Для прокладки, монтажа и ремонта коммуникационных систем из металлопластикового материала используется специальный инструмент – пресс-клещи для металлопластиковых труб. Это приспособление позволяет аккуратно обработать детали и обеспечить надежное, плотное и крепкое соединение всех фрагментов между собой.
Система, собранная при помощи пресс-клещей, отличается долговечной работой, гарантирует механическую прочность в зонах стыка и не требует последующего трудоемкого обслуживания. Мы расскажем, как выбрать инструмент и как его грамотно применять на практике. Приведенные нами советы по уходу помогут продлить его рабочий ресурс.
Разновидности пресс-клещей
По одной из классификаций, обжимные клещи для металлопластиковых и пластиковых труб бывают трех видов: ручные (мини и стандарт), гидравлические и электрические.

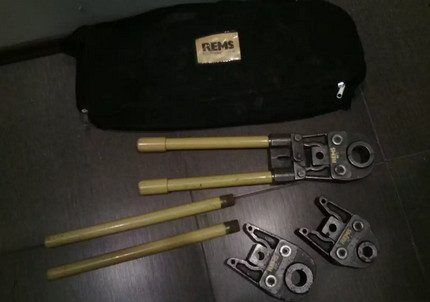

Ручные мини-клещи – это самый простой обжимный инструмент, предназначенный для использования в быту. Устройство имеет малые, компактные габариты и без насадок весит около 2,5 килограммов. Удобно помещается в руке и обеспечивает корректный обжим муфты на трубах с диаметральным сечением до 20 миллиметров.
Галерея изображенийФото из Соединения, формируемые с помощью пресс клещей, считаются наиболее прочными в сборке металлопластиковых трубопроводов. Такие системы можно без опасений замоноличивать в бетонные конструкции Для устройства соединений в сборке металлопластиковых систем применяются обжимные пресс-фитинги. Предложенный к продаже ассортимент соединителей позволяет собрать коммуникационный контур любой сложности Создание узлов с применением пресс-фитингов доступно абсолютно неопытным исполнителем. Единственный минус — цена инструмента, не располагающая покупать их для разовой работы Пресс-клещи с соответствующими устройству узлов фитингами подходят для ремонта и модернизации коммуникаций В сооружении новых трубопроводов для обустройства бытовых, производственных и коммерческих объектов сейчас все чаще применяют металлопластиковые трубы. С целью получения максимально надежных соединений предпочитают использовать пресс клещи Обжимные соединения, созданные с помощью пресс клещей, превосходно служат в контурах отопления. Они отлично противостоят тепловому расширению, не деформируются Безупречную герметичность демонстрируют водопроводные системы, устройство которых производилось с применением пресс-клещей и предназначенных для таких узлов фитингов Пресс-клещи незаменимы в устройстве водяных теплых полов, собираемых из металлопластиковой трубы. Многие специализированные строительные магазины предлагают их в аренду, если покупать на несколько дней не имеет смысла Инструмент для формирования прочных соединенийПрименение фитингов в устройстве узловНесложный процесс соединения трубМодернизация системы металлопластиковыми трубамиСооружение новых инженерных системПодключение радиатора к металлопластиковой системеПодключение водопроводных линийПрокладка труб напольной греющей системы
Комплектуется набором из нескольких насадок, предназначенных для трубного материала разного калибра. Благодаря наличию осевых эксцентриков позволяет сделать дополнительную настройку при возникновении в процессе обработки избыточного люфта.

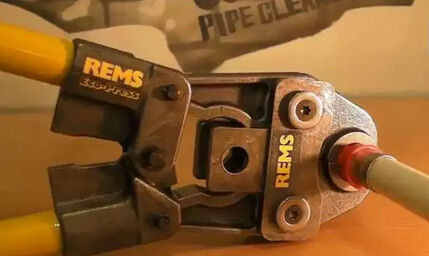

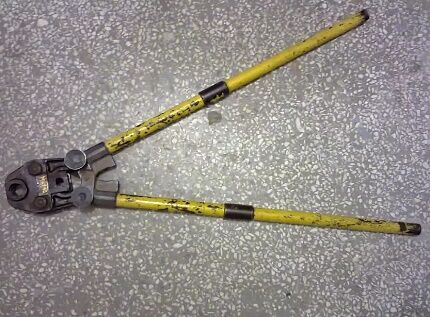

Стандартная ручная модель имеет обжимную голову из металлического сплава повышенной прочности. Удобные, удлиненные, телескопические рукояти, прикрепленные к головке с помощью шестеренчатого механизма, помогают легко регулировать уровень силы обжатия.
Пресс-клещи небольшого размера актуальны только для разовых ремонтно-монтажных работ в быту. Они легки в использовании, не напрягают руку и дают хороший результат, но с масштабными обжимными мероприятиями не справляются
Использование инструмента, предназначенного для выполнения соединений вручную, не требует от человека специфических знаний или большого опыта монтажных работ.
Использование ручных пресс-клещей предусматривает применение некоторой мускульной силы, так как в инструменте нет никаких приспособлений, помогающих усилить давление. Именно поэтому этот вид инструмента подходит только для нечастых домашних работ и устранения локальных повреждений в трубных системах
Для осуществления разового бытового ремонта или установки внутри дома необходимых коммуникаций из металлопластика ручной пресс подходит просто идеально и легко справляется со всеми нагрузками, возникающими в процессе. В комплект обычно входят дополнительные проставки, дающие возможность обжимать трубы разного диаметра.

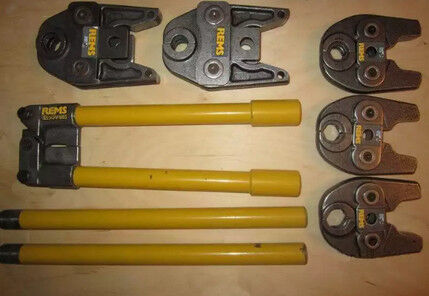

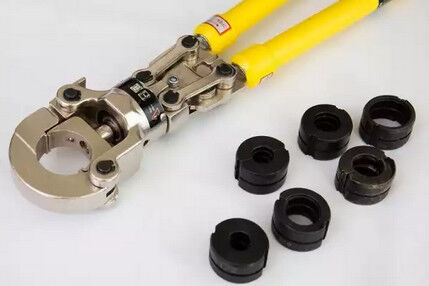

Ручные пресс-клещи обычно комплектуются дополнительными обжимными насадками диаметром от 10 до 26 мм. Это самые распространенные размеры сечения труб, использующихся в быту. Если нужно обработать более крупный материал, лучше взять электрический или гидравлический инструмент, приспособленный для опрессовки 50-100 миллиметровых труб
Однако для ручного инструмента есть ряд ограничений, и его возможности по обжиму распространяются только на материал малого калибра (не более 26 мм). С металлопластиковыми трубами большого размера ручные клещи не справляются, но в быту это не слишком важно. Ведь в частных домах, коттеджах и городских квартирах преимущественно устанавливают стандартные виды труб с небольшим сечением.

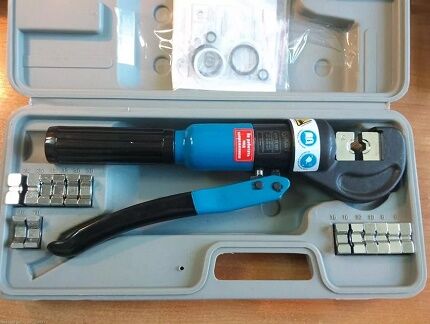

На одной из ручек гидравлических пресс-клещей стоит гидроцилиндр. С обжимочной головкой его механически связывает выходной шток. В процессе сведения рукояток вместе поршень входит в гидроцилиндр и создает рабочее давление, передающееся головке.
Гидравлические пресс-клещи – практичный и удобный инструмент для выполнения регулярных масштабных мероприятий по ремонту и прокладке коммуникационных систем из металлопластиковых труб. Для разовых бытовых работ не выгоден из-за высокой цены
Мускульная сила человека практически не используется, но сам прибор стоит значительно дороже ручного варианта и нуждается в регулярном техническом обслуживании.

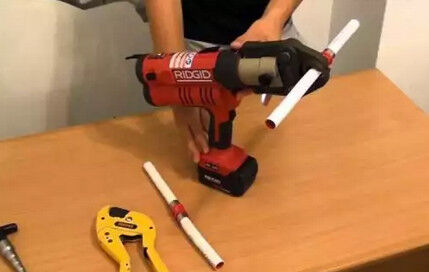

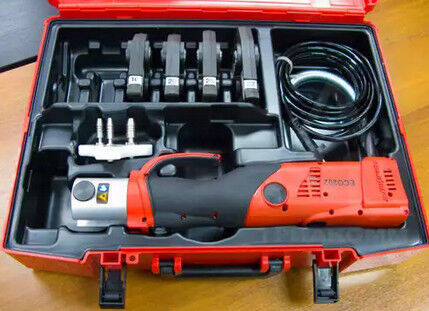

Модели с электрическим приводом имеют небольшие габариты и малый вес, но отличаются большой работоспособностью и спокойно выдерживают повышенные эксплуатационные нагрузки.
При осуществлении ремонтно-монтажных мероприятий работнику не приходится прикладывать значительных усилий, чтобы выполнить поставленную задачу. Это существенно ускоряет процесс, снижает его стоимость и в разы уменьшает трудозатраты.
Пресс-клещи с электроприводом стоят дороже, нежели ручные аналоги. Но с их помощью работы любой сложности можно провести значительно быстрее и более качественно
Пресс-клещи с электроприводом делают четкий, ровный обжим, легко обрабатывают трубы диаметром до 110 миллиметров и качественно функционируют при прокладке масштабных коммуникаций. Ускоряют процесс формирования отдельных фрагментов в общую систему и комплектуются насадками, расширяющими спектр доступных для обжима труб.
По виду питания электрические пресс-инструменты для металлопластиковых и других труб делятся на три подкласса:
- аккумуляторные – получают электропитание от встроенной батареи, подходят для использования там, где нет возможности подключиться к электросети; на одной зарядке осуществляют от 50 до 100 обжимов;
- сетевые – работают от обычной электрической розетки 220W;
- универсальные – демонстрируют одинаковую эффективность в обоих режимах (аккумулятор/розетка).
Единственным минусом модели называют довольно крупные габариты, не позволяющие комфортно использовать инструмент в сложных, стесненных условиях.
В приборах с электрогидроприводом используют только универсальные съемные головки для обжима на отдельное базовое сечение металлопластикового трубного материала. Нагрузка в процессе обработки распространяется по всей области стыка, а сам инструмент действует более мягко и плавно. Качество соединений после такого обжима получается безупречным.
Выбор подходящей модели пресс-клещей для металлопастика напрямую зависит от масштаба предполагаемых работ и диаметра подлежащих обжиму труб.
Профессиональные сантехники предпочитают брать электрические или гидравлические клещи. Хозяева домов и квартир покупают ручную технику, так как не планируют никаких глобальных работ, связанных с монтажом и прокладкой металлопластиковых коммуникационных систем.
Это интересно! ТОП 9 лучших гидравлических прессов.
Особенности ручного обжимного инструмента
Помимо своих прямых функций отдельные модели ручных пресс-клещей имеют некоторые дополнительные функции, облегчающие процесс монтажа и способствующие соблюдению правил элементарной безопасности во время работы:
- OPS — расширительная опция, направленная на увеличение мускульной силы с помощью прогрессивного четырехступенчатого фиксатора.
- APC – уникальная система, контролирующая корректное выполнение соединения (не позволяет убрать клещи с трубы до тех пор, пока не зажим не будет полностью завершен).
- APS – прогрессивное приспособление для правильного распределения прилагаемой силы в зависимости от габаритов пресс-фитинга.
Планируя покупку ручного пресс-клещей для металлопластика, сначала определяют диаметр используемых труб, а потом, опираясь на эти данные, узнают, есть ли в магазине инструмент такого же диаметра и предназначенные под опрессовку фитинги, применяемые для выполнения соединений.
Если нужно обжать трубы разного размера, за основу берут максимальное сечение детали. С меньшими трубами крупнодиаметровый инструмент тоже справится, так как в комплекте всегда идут дополнительные вкладыши, позволяющие осуществить и эту операцию.
Весь процесс создания соединения с помощью пресс-клещей включает несколько стандартных этапов:
Галерея изображенийФото из Перед выполнением соединения с применением пресс клещей с торца трубы по ее внутренней поверхности снимают фаску. Затем калибруют — выравнивают, чтобы вернуть слегка измененную после резки форму с помощью калибра В трубу со снятой фаской заводим штуцер с заранее нанизанными на него уплотняющими кольцами. Ставим также диэлектрическую прокладку по линии соединения фитинга с трубой, чтобы исключить электрокоррозию. На второй отрезок трубы надеваем обжимную муфту Обжимаем фитинг пресс клещами, подобрав предварительно вкладыш соответствующего размера После воздействия пресс-клещей метал обжимной муфты, прилегающий к трубе, должен быть равномерно волнообразно изогнут. После осмотра соединение проверяем на прочность и герметичность Этап 1: Калибровка металлопластиковой трубыЭтап 2: Установка фитинга на подготовленную трубуШаг 3: Выполнение обжима соединяемых трубШаг 4: Проверка прочности и герметичности узла
Чем соединяют металлопластиковые трубы?
В процессе прокладки металлопластиковых труб используют специальные соединительные детали – фитинги. Они представляют собой элементы крепежа или узловые разветвления – крестовины, тройники, переходники, заглушки и пр.
Существует два вида этих деталей – компрессионные и прессовые. Для установки первых требуется обычный гаечный ключ, а для вторых – обжимные клещи. С сортаментом фитингов, применяемых для сборки металлопластиковых трубопроводов, ознакомит рекомендуемая нами статья.
Пресс-фитинги, закрепленные на металлопластиковых трубах с помощью опрессовочного инструмента, позволяют корректно произвести разводку в системе любой сложности
Пресс-фитинг считается наиболее надежным и не ослабевает в процессе эксплуатации, сводя к минимуму возможность образования утечек в системах. Такой способ соединения дает возможность заливать коммуникации бетоном и осуществлять в случае надобности скрытую укладку металлопластиковых труб в стены, полы и потолки.

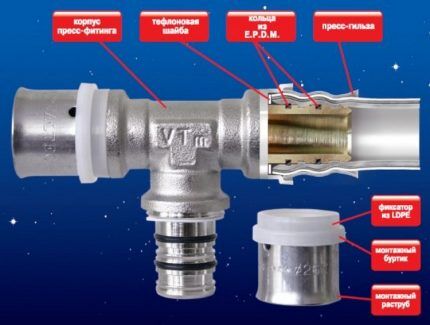

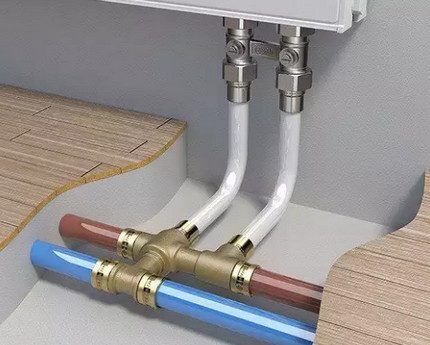

Пресс-фитинг – современный элемент для надежного соединения металлопластиковых труб в единую систему. Состоит из корпуса, в котором находятся штуцер и уплотнители, изолирующие обжимную гильзу и кольцо
Область соединения демонстрирует великолепные эксплуатационные качества, легко выдерживает давление, в несколько раз превышающее предельно допустимое давление в самих трубах, проявляет высокую механическую прочность и надежно служит в течение многих лет, не требуя к себе излишнего внимания и трудоемки обслуживающих мероприятий.

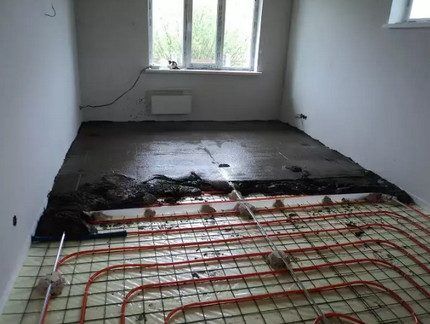

При монтаже металлопластиковых труб для организации теплого пола актуально использовать пресс-фитинги. Они обеспечивают максимальную надежность соединения и подходят для последующей заливки бетонной стяжкой
Для установки фитингов в металлопластиковые трубы применяются обжимные клещи любого вида. С их помощью опрессовка происходит быстро и качественно, а результатом является четкое неразборное соединение, практически полностью исключающее прорыв на коммуникационной линии.
При использовании пресс-фитингов система превращается в цельный, неразборный комплекс. Ошибки, совершенные в процессе монтажа, не подлежат коррекции или ремонту. Чтобы устранить их, придется вырезать фрагмент и установить новый коммуникационный узел.
Еще одним недостатком является довольно высокая цена пресс-деталей. Именно поэтому они применяются в быту не слишком широко
Подготовка труб к обработке пресс-клещами
Непосредственно перед сборкой систем из металлопластика, т.е. перед использованием пресс-клещей и осуществлением обжимных мероприятий трубный материал готовят соответствующим образом.

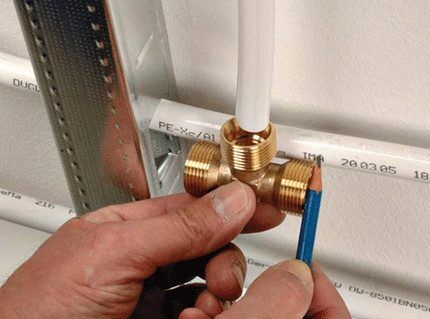

Во время осуществления разметки металлопластикового трубного материала нужно обязательно добавлять с обоих концов детали небольшой напуск (2-3 см). Иначе после вставки фитинга фрагмент окажется более коротким, чем нужно по смете. Положение неправильно установленного пресс-фитинга откорректировать не получится. Придется вырезать весь фрагмент и установить на это место новый
Последовательность действий актуальна для инструмента любого типа и требует обязательного соблюдения:
Когда соответствующая предварительная подготовка завершена, приступают к использованию пресс-клещей и осуществляют обжимную операцию.
Как выполняется опрессовка ручным прибором?
Процесс обжима металлопластиковой трубы ручными пресс-клещами не сложен, но требует внимания и аккуратности. Для работы нужна пустая ровная поверхность, позволяющая расположить отрезок трубы, соединительные фитинги и сам инструмент.
Для корректной работы с пресс-клещами необходимы соответствующие условия, а именно просторная ровная поверхность и хорошее освещение. На удобно обустроенном месте совершить обжим и правильно установить фитинг сможет даже новичок, не имеющий большого ремонтно-монтажного опыта
Когда все необходимое подготовлено, пресс-клещи кладут на стол и раздвигают рукоятки в стороны на 180 градусов.
От агрегата отсоединяют верхний элемент обоймы и вставляют в него верхнюю часть пресс-вкладыша, соответствующего размеру сечения трубы, которую в данный момент обрабатывают. Нижнюю половинку помещают в нижнюю часть обоймы, оставшуюся пустой, и защелкивают инструмент.
Обжать фитинг пресс-клещами можно только один раз. Вторая обработка категорически недопустима, поэтому к каждому действию стоит отнестись ответственно
Из трубы и фитинга составляют совместный узел и вкладывают конструкцию в пресс-клещи, внимательно следя, чтобы фитинговая гильза находилась внутри пресс-вкладыша.
Очень важно для качественного обжима использовать насадки, четко соответствующие диаметру сечения трубы. Иначе прибор деформирует фитинг и деталь придется менять на новую

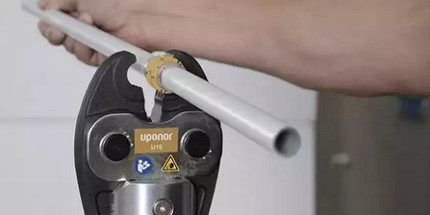

После корректного размещения в приборе комплекта из трубы и фитинга ручки сводят вместе до упора и осуществляют обжим.
После операции на металле должны образоваться два идентичных дугообразных изгиба и две хорошо просматривающиеся кольцевые полосы. А итогом станет четко и прочно установленный и закрепленный фитинг, который будет практически невозможно удалить подручным рабочим инструментом.
Установка фитинга должна осуществляться очень внимательно, тщательно и без спешки. Ни в коем случае нельзя допускать возникновение смещения. Даже 5 миллиметров станут критичными для трубопроводной системы и в будущем приведут к нарушению целостности

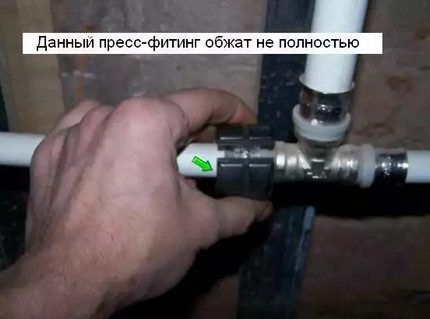

Определить неверно выполненную работу можно по шатающейся, нечетко закрепленной гайке, по наличию видимого между металлопластиковой трубой и гайкой проема шириной более 1 миллиметра и по неплотной затяжке гайки. Если такие погрешности обнаружены, фитинг придется вырезать из трубы и повторно установить на его место новый.
Особенности использования пресс-клещей
Несмотря на практичность и функциональность пресс-клещей, есть места, где использовать такой инструмент очень неудобно. Профессионалы ремонтно-монтажного дела говорят, что при работе со штробами, прокладываемыми в фальш-стене или под подвесным потолком, разумнее взять не клещи, а пресс-пистолет. Он полностью исключает получение травм и дает возможность управлять процессом одной рукой.
Пресс-пистолет – это современный удобный инструмент, позволяющий совершать обжим трубного материала в самых неудобных местах и в ограниченном пространстве. Однако стоит он недешево и для разовых домашних работ покупать его нецелесообразно
Кроме того, инструмент можно вращать вокруг стыковой оси труб, совершая таким способом точную, ровную и надежную опрессовку.
Дельные советы по производству опрессовки металлопластиковых труб, проверенные на практике сантехниками, приведены в следующей статье, с содержанием которой мы советуем ознакомиться.
Техника безопасности при работе с инструментом
Для использования пресс-клещей в быту не требуются специфические знания или большой опыт работы. Нужно просто внимательно изучить инструкцию по эксплуатации и четко соблюдать все, что там написано.
Не стоит применять инструмент в помещениях с высокой влажностью. Сырость плохо воздействует на металл и приводит к заеданию и некорректной работе инструментов.
Процесс опрессования желательно проводить в удобной, практичной одежде, а руки защищать плотными строительными перчатками. Чтобы избежать травм и повреждений, нельзя допускать попадания в рабочий механизм частей одежды и конечностей. Соблюдение этих простых правил поможет совершить обжим аккуратно, не повредив при этом ни себя, ни инструмент.
Как ухаживать за пресс-клещами?
Чтоб инструмент надежно служил в течение длительного времени, за ним нужно ухаживать. После эксплуатации необходимо очистить металлическую головку специальным средством, а потом обработать винт, обжимающие детали насадки смазкой.
Хранить прибор рекомендуется в сухом месте, предварительно упаковав в чехол или специальную коробку, обычно продающиеся вместе с инструментом.
Регулярный, полноценный, качественный уход и правильное хранение продлят надолго «жизнь» инструменту и обеспечат его безупречную работоспособность
Электрические и гидравлические агрегаты несколько сложнее в уходе и требуют профессионального обслуживания. Как поддерживать их в порядке, можно узнать из паспорта, прилагающегося к оборудованию.

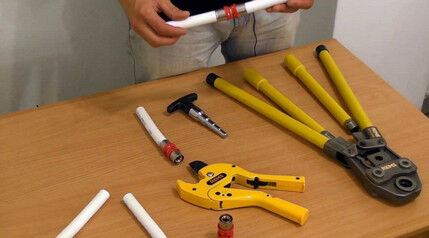

Кроме пресс-клещей в сборке трубопровода из металлопластика обязательно потребуется труборез, особенности выбора и применения которого приведены здесь. Рекомендуем ознакомиться с весьма полезной информацией.
Выводы и полезное видео по теме
Ролик подробно описывает, как правильно пользоваться ручными пресс-клещами для обжимки металлопластиковых труб. Автор дает полезные советы по эксплуатации оборудования и делится некоторыми секретами качественной обработки деталей для их последующего монтажа в систему подачи воды и отопления.
Видео-материал посвящен обжимному инструменту, работающему на гидравлике. Основным достоинством представленной модели является разъемная конструкция рабочей головки.
Это позволяет использовать пресс-клещи даже в неудобном месте и быстро осуществлять качественную опрессовку трубы. Прибор имеет специальный клапан, ограничивающий базовое давление.
Пресс-клещи, работающие на электрике, обладают массой достоинств и позволяют быстро осуществлять большое количество обжимных мероприятий. Головка делает полный оборот вокруг своей оси и легко адаптируется к сложным эксплуатационным условиям.
К минусам оборудования можно причислить внушительный вес, обязательное наличие под рукой розетки подключения к электросети и довольно высокую стоимость. Говорят, что для разовых ремонтно-монтажных работ нет смыла покупать оборудование такого уровня. Лучше взять его в аренду или вообще ограничиться обычной ручной моделью.
Ознакомившись с вышеизложенной информацией, подобрать подходящие пресс-клещи будет очень просто даже тем, кто редко занимается ремонтно-монтажными работами. Дополнительную консультацию дадут клиенту продавцы уже на месте в магазине.
Покупать слишком дешевый безымянный инструмент не стоит. Он не сможет обеспечить обжим надлежащего качества и быстро выйдет из строя.
Лучше обратить внимание на модели, выпущенные признанными мировыми брендами. Они делают свою продукцию из высокопрочных современных материалов и всегда предоставляют гарантию на определенный срок эксплуатации, техническое обслуживание и профессиональные ремонтные услуги.
